실리콘 반도체는 전자를 통제하는 재료로 이해된다
전기가 흐른다는 말은 전자 이동을 의미하는 듯하다
전기 신호는 전압의 상태로 단순화된다
전기 신호는 결국 전자의 이동으로 나타나며, 회로에서는 이를 전압의 상태로 다루는 경우가 많아 보입니다. 높은 전압과 낮은 전압을 구분해 신호로 삼는 방식은 디지털 시스템의 출발점으로 정리됩니다.
이때 중요한 점은 전압이 연속값을 가지더라도, 시스템은 특정 임계값을 기준으로 0과 1로 해석한다는 점입니다. 즉 자연은 연속적이지만, 공학은 구간을 잘라 규칙으로 운용하는 쪽에 가깝습니다.
실리콘 원자 구조는 전자 이동을 제한하는 기반이 된다
실리콘은 결정 격자 구조 안에서 전자가 공유 결합으로 묶이는 성질을 가지며, 이 때문에 금속처럼 자유롭게 전자가 흐르지 않는 편으로 설명됩니다. 평소에는 전류가 잘 흐르지 않는 상태에 가깝게 보입니다.
다만 이 “잘 흐르지 않음”은 절연과 동일한 의미라기보다, 조건을 주면 전자 이동을 설계적으로 유도할 수 있는 상태로 이해되는 듯합니다. 이 지점에서 반도체라는 표현이 설득력을 갖습니다.
도핑은 전자와 정공을 만들어 전도성을 조절한다
실리콘에 특정 불순물을 소량 섞는 도핑은 전자의 수를 늘리거나 줄여 전류의 성격을 바꿉니다. 전자가 남는 N형, 전자 빈자리로 설명되는 정공이 생기는 P형이 대표적입니다.
이 과정은 “원자를 이용한다”는 표현의 실체에 가깝게 느껴집니다. 원자 자체를 움직이기보다, 원자 구조가 만들어내는 전자 거동을 조절해 회로 동작을 얻는 방식으로 정리됩니다.
트랜지스터는 전자 흐름을 스위치처럼 다루는 장치다
트랜지스터는 전자 흐름을 허용하거나 차단해 0과 1의 상태를 만들 수 있는 장치로 설명됩니다. 물리적으로 손에 잡히는 부품이며, 회로도에서 기호로 표현되는 점 때문에 “장치”로 인식되기 쉽습니다.
반면 전자와 원자는 눈에 보이지 않아 장치처럼 느껴지지 않는 편입니다. 그러나 트랜지스터는 전자 거동을 특정 방식으로 강제하도록 구조를 만든 결과물이라, 두 개념은 층위가 다르다고 보는 편이 자연스럽습니다.
0과 1 연산은 전자 길을 설계해 얻는 상태 변환이다
연산은 의미를 이해하는 과정이라기보다 규칙 적용으로 보인다
CPU의 숫자는 전압 패턴으로 저장된다
CPU에서 다루는 숫자와 문자는 결국 비트 패턴이며, 비트는 전압의 상태로 구현됩니다. 사람이 “5”라고 부르는 값도 회로 관점에서는 특정 비트 배열로 존재하는 것으로 정리됩니다.
이 때문에 “요청을 보내고 결과를 받는다”는 흐름은 요청도 결과도 동일한 형태의 신호라는 점에서 일관됩니다. 의미는 사람이 해석하지만, 시스템 내부는 상태의 변환을 수행하는 구조로 이해됩니다.
덧셈과 비교는 게이트 조합으로 구현된다
덧셈은 반가산기, 전가산기처럼 논리 게이트의 조합으로 구현되는 경우가 많습니다. 입력 비트가 들어오면 합과 자리올림이 정해진 규칙대로 생성되며, 이는 설계된 전자 경로의 결과로 보입니다.
비교 연산 또한 동일한 관점에서 설명됩니다. A와 B의 비트를 비교하는 회로는 특정 조건에서만 출력이 1이 되도록 구성되며, 계산이라기보다 조건을 만족하면 신호가 통과하는 구조로 정리됩니다.
보수 표현은 덧셈 회로로 음수를 처리하기 위한 규칙이다
2의 보수는 음수를 표현하고 연산을 통일하기 위한 규칙으로 설명됩니다. 비트를 반전하고 1을 더하는 과정으로 음수를 표현하면, 하드웨어는 덧셈 회로 하나로 덧셈과 뺄셈을 처리할 수 있습니다.
이 지점에서 “CPU가 음수를 이해한다”는 표현은 과장으로 보입니다. 음수 개념은 사람이 정의한 규칙이며, 회로는 동일한 상태 변환을 반복해 결과를 만들어내는 쪽에 가깝습니다.
한 번의 연산은 단순하지만 동시성과 반복이 성능을 만든다
전자 이동 하나는 단순해 보이지만, CPU는 이를 엄청난 규모로 병렬화하고 반복합니다. 수십억 개 트랜지스터가 동시에 상태를 바꾸며, 클럭에 맞춰 같은 패턴의 처리를 계속 수행합니다.
따라서 “원자와 전자가 계산한다”는 말은 한 개의 전자에 의미를 부여한다기보다, 거대한 집단의 전자 거동을 안정적으로 통제해 원하는 출력 패턴을 얻는다는 의미에 가깝게 정리됩니다.
펄스와 주파수 대역은 변화 속도와 안정성의 균형으로 이해된다
디지털 펄스는 연속 신호를 구분해 읽는 방식으로 보인다
펄스 폭은 좁으면 오류가 늘고 넓으면 낭비가 된다
펄스의 시간 폭을 좁히면 더 많은 정보를 빠르게 보내는 것처럼 보이지만, 잡음과 왜곡에 취약해져 오류가 늘 수 있습니다. 반대로 펄스 폭을 넓히면 안정성이 올라가지만 효율이 떨어지는 구조가 됩니다.
이 트레이드오프 때문에 표준은 전압 임계값, 타이밍 여유, 오류 검출·정정 방법 등을 함께 정의하는 경향이 있습니다. “안 깨지는 범위”를 합의하는 것이 표준의 실용적 목적처럼 정리됩니다.
대역폭은 신호가 변할 수 있는 속도의 범위로 이해된다
주파수 대역은 공간이라기보다 변화 속도의 범위로 이해하면 직관에 도움이 되는 듯합니다. 더 빠르게 변하는 신호를 허용할수록 더 많은 정보를 실을 수 있지만, 매질과 장비가 그 변화를 따라갈 수 있어야 합니다.
따라서 대역폭이 넓다는 말은 “더 빠른 변화를 전달할 여지가 있다”는 의미에 가깝습니다. 동시에 노이즈, 감쇠, 반사 같은 현실 요소가 커지며 설계 난도가 올라가는 쪽으로 연결됩니다.
디지털의 네모 파형은 이상적 모델이며 현실은 아날로그에 가깝다
이론에서는 네모난 펄스를 떠올리기 쉽지만, 실제 신호는 완만한 상승과 하강, 잡음, 지터가 섞이는 형태로 나타납니다. 결국 디지털 신호도 아날로그 신호 위에서 임계값과 샘플링 규칙으로 구분되는 구조로 보입니다.
이 지점에서 “보이지 않는데 된다”는 감각이 생기기 쉽습니다. 물리 현상은 연속이고, 공학은 그 연속을 안정적으로 구분해 사용하는 방식이기 때문입니다.
표준과 생태계는 ‘누가 무엇을 하느냐’를 분리해 발전을 가속했다
반도체 산업에서는 설계와 제조가 분리되는 경우가 많습니다. 설계를 담당하는 팹리스와 제조를 담당하는 파운드리가 각자 전문성을 축적해 전체 생태계를 키워온 흐름으로 정리됩니다.
이 구조는 진입 장벽을 낮추는 면도 있지만, 동시에 공정·설계·검증·IP가 결합된 누적 지식이 필요해 소수 기업 중심으로 재편되기 쉽습니다. 결과적으로 인텔, 퀄컴, 삼성, 애플, TSMC, 미디어텍 같은 이름이 반복해 등장하는 구도가 만들어진 듯합니다.
주요 업체의 역할은 설계와 제조의 분업 관점에서 구분된다
기업 이름이 반복되는 이유는 시장 구조가 역할 중심으로 나뉘기 때문이다
파운드리는 실제 실리콘을 찍어내는 제조 파트다

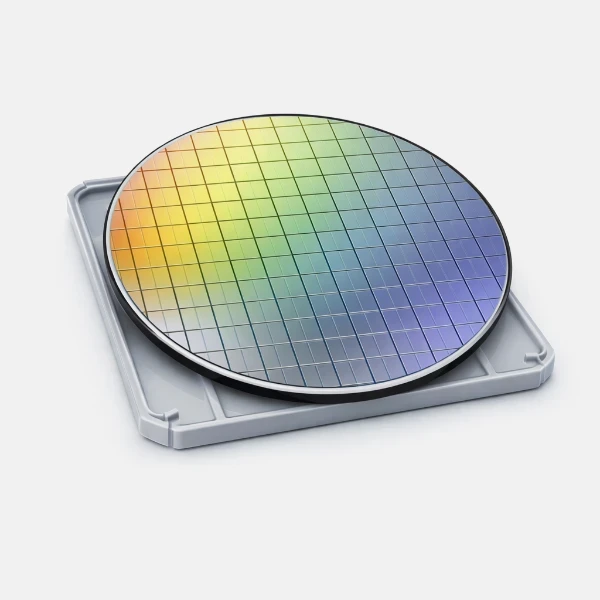

파운드리는 설계된 회로를 웨이퍼 위에 구현해 실제 칩으로 만드는 역할을 담당합니다. 공정 미세화, 수율, 장비 투자, 공정 노하우가 경쟁력의 중심이 됩니다.
TSMC는 파운드리 분야에서 매우 큰 비중을 차지하는 기업으로 언급되곤 하며, 삼성도 제조 역량을 함께 보유한 기업으로 정리됩니다. 제조는 설계만큼이나 누적 데이터와 장기 투자가 요구되는 분야로 보입니다.
팹리스는 설계와 제품 기획으로 경쟁하는 기업군이다
퀄컴과 미디어텍은 대표적인 팹리스로, 모바일 SoC 설계에서 존재감이 큽니다. 설계사는 CPU 코어, GPU, 모뎀, 전력 관리 등 다양한 IP를 통합하고 목표 제품군에 맞춰 최적화합니다.
미디어텍은 가성비 기기에서 자주 보이는 편이며, 이는 전력과 원가 최적화에 강한 설계 철학과 연관되어 보입니다. 다만 실제 생산은 파운드리에 맡기는 구조라, 제조사는 파트너로 연결됩니다.
애플은 설계를 내재화해 제품 경험을 통합하는 방식이다
애플은 자사 기기용 칩을 자체 설계하는 비중이 큰 편으로 알려져 있습니다. 설계를 내재화하면 하드웨어와 소프트웨어의 결합 최적화가 쉬워지고, 제품 경험을 일관되게 만들 수 있습니다.
이 경우에도 제조는 외부 파운드리를 활용하는 경우가 많아, 설계와 제조의 분업 구조 자체는 유지되는 것으로 보입니다. 사용자는 결과물로서의 성능과 전력 효율을 체감하게 됩니다.
인텔과 삼성은 설계와 제조를 함께 보유한 축에 가깝다
인텔은 전통적으로 CPU 설계와 제조를 함께 수행해온 기업으로 알려져 있으며, 삼성 역시 메모리와 시스템 반도체 영역에서 설계와 제조 역량을 동시에 보유한 기업으로 정리됩니다.
이 구조는 자체 최적화의 장점이 있지만, 최첨단 공정 경쟁에서는 투자와 실행 난도가 매우 높습니다. 그래서 소수의 기업만이 최전선에서 경쟁하는 형태가 유지되는 듯합니다.
